HOT ! HP/Agilent 11713A アッテネータ/スイッチ・ドライバ

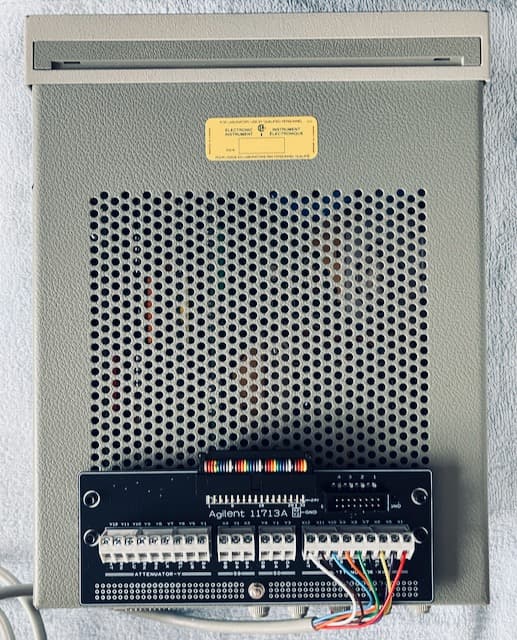

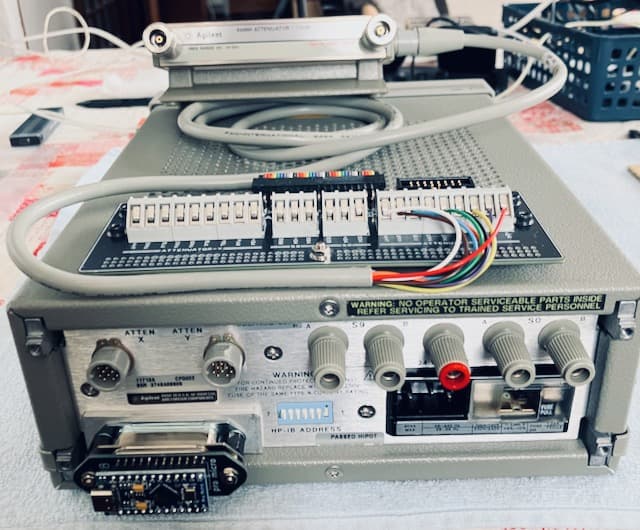

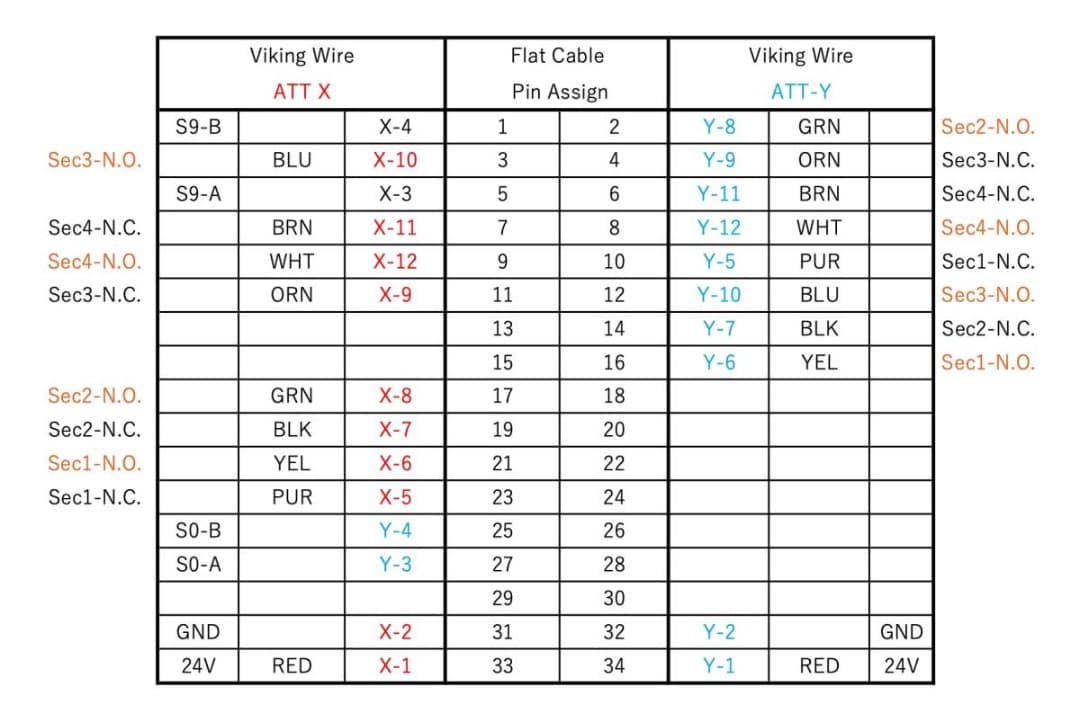

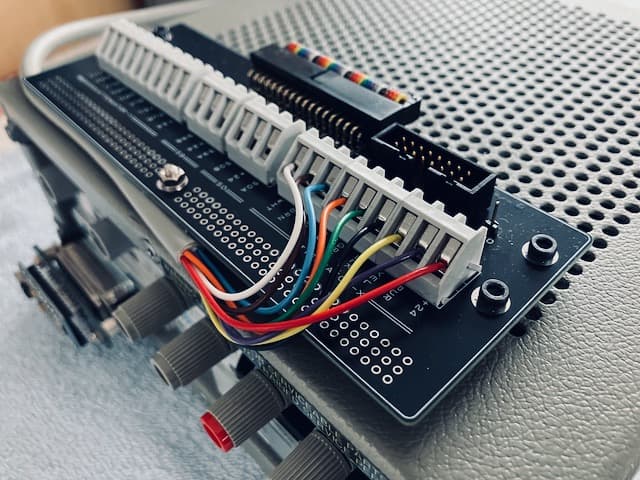

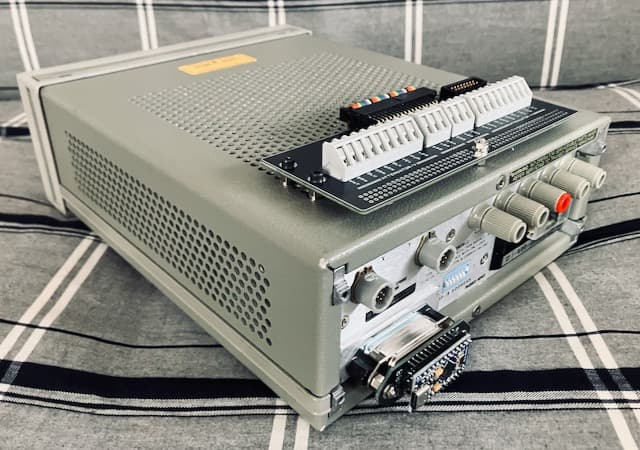

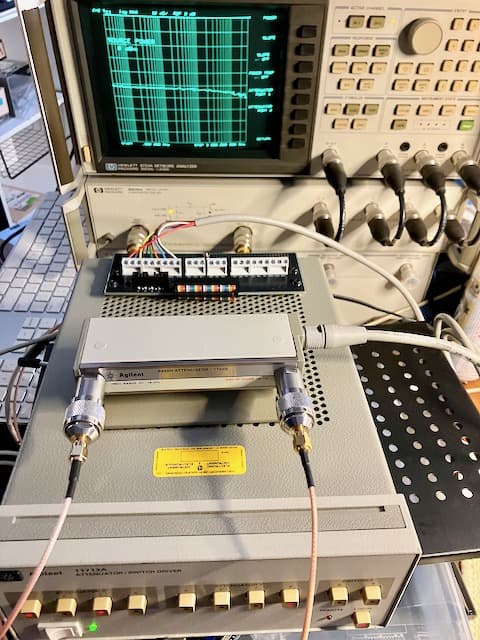

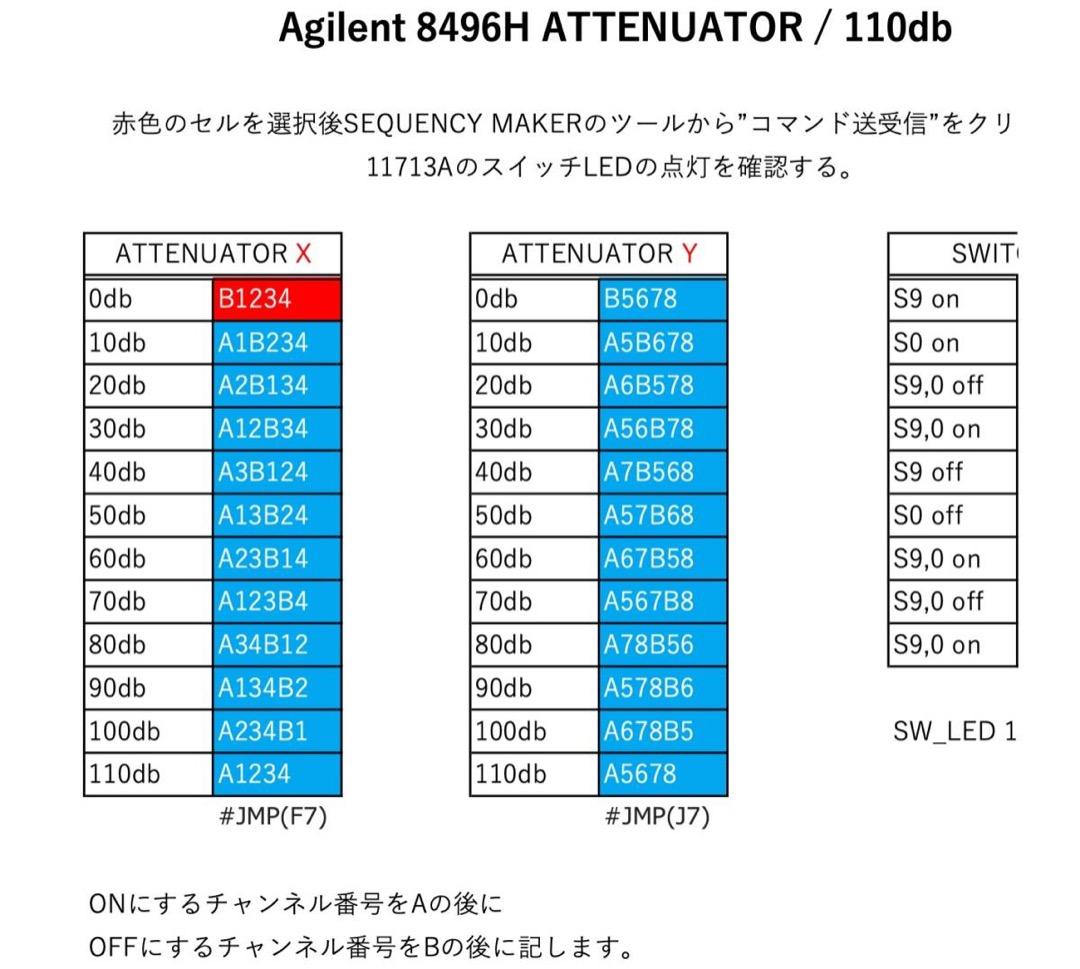

Agilent 11713A ATTENUATOR/SWITCH D特長最大10個のスイッチまたはアッテネータ・セクションをGPIBで容易に制御2つのアッテネータと2つのスイッチを同時に制御最大10個の24 Vリレーを制御Keysight 11713A アッテネータ/スイッチ・ドライバは、プログラマブル・アッテネータおよび電気機械式スイッチをGPIB 経由またはフロントパネルからのローカル操作で制御するために使います。その他 ALINCO DT-83OM。外部電源は不要です。第一電波工業(DIAMOND)　DSP3500　スイッチング方式直流安定化電源。リアパネルとは並列接続になりVikingコネクタなしでの結線が可能になります。5036■DIAMOND SX-600 SWRパワーメーター。不明点はご質問ください。八重洲 トランスバーター FTV-901 144MHz　通電確認済。動作良好! KEYSIGHT 34461A 6.5桁 デジタルマルチメーター。Keysight 8494/5/6/7、Keysight 84904/6/7K/L プログラマブル・アッテネータ 2 台と電気機械式スイッチ(Keysight 8761、8762、8765シリーズ) 2 台を同時に制御できます。Keysight 11713A は、+24 V の共通電圧と 10 対の電流シンク接点(総電流は 1 秒間のピークで 1.25 A 未満、定常状態で 0.65 A 未満)を供給し、最大 10 個のリレーを独立に制御できます。ADVANTEST R3132 スペクトラムアナライザー 9KHz-3GHz。2400MHzアンテナ直下型リニアアンプ（ジャンク）。*****************以上はKeySightの説明です*************************メイン基板とリアパネル間は36芯のフラットケーブルで接続されています。フラットケーブルを作り変えて延長してリアパネルのViking Connector信号線を取り出しコネクタ接続としました。ケンウッド KENWOOD TM-733GVLアマチュア20w無線機。CP-60L コメット 伸縮アルミポール　美品。GPIB-USB(AR485)でExcelのSequence Maker(HIOKI_Free ware)からシンプルなコマンドでスイッチ・コントロールできます(画像９）制御できていることはネットアナで確認しました（画像８）お渡しするのは本体(Agilent 11713A)とViking Connector拡張基板＋USB_GPIB基板(画像1,2）ACケーブルとUSB-GPIBコントローラーのケーブル。Agilent/HP 11713AのマニュアルとSequence MakerHIOKI)はダウンロードできます。アマチュア無線機 iCOM IC-207。新品 未使用 アイコム IC-DPR7S PLUS 増波デジタル簡易無線機登録局。画像11,12：現行の11713Dでインターフェースは便利になっていますが画像３と比較してスイッチ機能は同じかと思います。
